最佳实践

弹性裸金属镜像制作指南

ZStack Cloud弹性裸金属实例支持主流的Linux和Windows操作系统。在创建弹性裸金属实例前，用户需准备好弹性裸金属实例专属的Linux或Windows系统镜像。用户可以使用虚拟机、物理机或容器上安装的系统进行镜像制作。例如，若用户需创建Windows系统的弹性裸金属实例，可以使用物理服务器上安装的Windows系统进行镜像制作。若需创建Linux系统的弹性裸金属实例，可以使用虚拟机上安装的Linux系统进行镜像制作。无论使用何种载体，弹性裸金属镜像制作都可以分为镜像改造和镜像生成两个过程。本文主要讲解如何通过Linux虚拟机和Windows物理服务器制作弹性裸金属所需的Linux系统镜像和Windows系统镜像。

使用Linux虚拟机进行镜像制作

镜像制作前，需确保Linux虚拟机满足以下条件：

为保证后续成功安装iscsi和dracut软件，推荐使用ZStack Cloud的云主机进行镜像制作。
云主机系统安装时不推荐使用LVM分区，推荐使用标准分区进行安装，避免出现dracut卡顿导致镜像无法启动的问题。
云主机系统BIOS模式需设置为UEFI。
若裸金属节点服务器为x86架构，且使用CentOS 7.6/7.9系统制作镜像，可提前获取镜像改造文件zstack-bm2-script-x86_64.sh以及依赖包zstack-bm2-repos.tar.gz、zstack-bm-agent-x86_64.bin。
说明: 可联系官方技术支持获取以上文件和依赖包。

使用Linux虚拟机进行镜像制作主要分为镜像改造和镜像生成两个过程。

镜像改造

不同系统支持使用不同方式进行镜像改造。

若裸金属节点服务器为x86架构，且使用CentOS 7.6/7.9系统，可通过脚本方法快速改造镜像：
1. 进入裸金属服务器系统，查看裸金属服务器的网卡驱动类型：
```
lspci -k | grep -A 2 "Ethernet controller" | grep "Kernel driver" | cut -d ":" -f 2 | tr -d ' '
```
  如图 1所示：
  图 1. 网卡驱动类型
2. 进入虚拟机操作系统，将zstack-bm2-script-x86_64.sh、zstack-bm2-repos.tar.gz和zstack-bm-agent-x86_64.bin文件下载至同一目录下，例如/root/。
3. 执行zstack-bm2-script-x86_64.sh文件改造镜像
```
#增加可执行权限 chmod +x zstack-bm2-script-x86_64.sh #执行脚本改造镜像 bash zstack-bm2-script-x86_64.sh #输入驱动类型 igb
```
若使用ARM架构裸金属节点服务器或RedHat/其他系列系统，可参考以下步骤改造镜像：
1. 进入虚拟机操作系统，安装iSCSI Initiator以及dracut-network模块：
```
yum install iscsi-initiator-utils dracut-network
```
2. 配置iscsi.conf文件，并将iscsi模块添加至dracut中：
```
echo 'add_dracutmodules+="iscsi"' >> /etc/dracut.conf.d/iscsi.conf
```

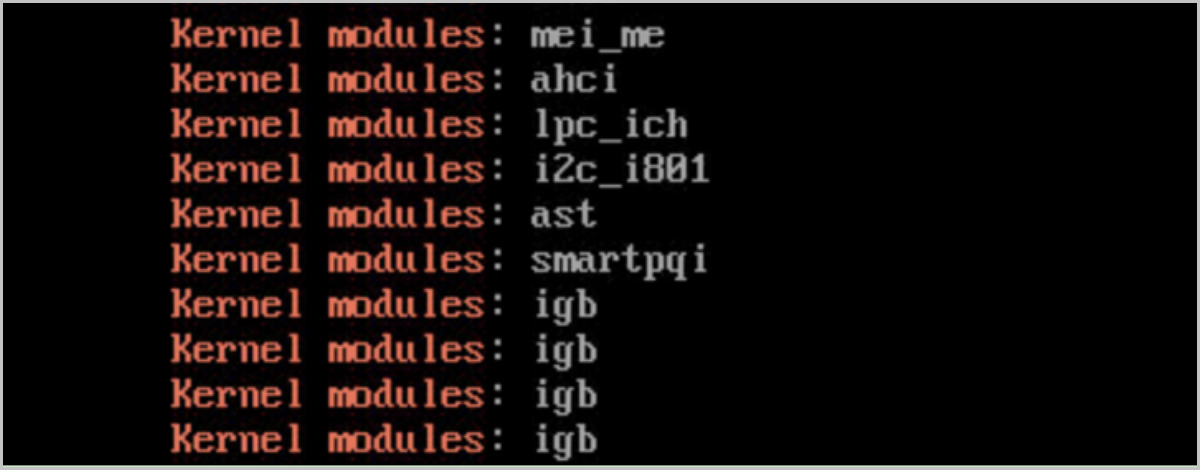

3. 进入裸金属服务器系统，查看服务器已加载的驱动类型：
```
lspci -k | grep -Ei  "Kernel modules"
```
  如图 2所示：
  图 2. 驱动类型
4. 将PXE的网卡驱动以及RAID卡驱动添加至虚拟机dracut中：
```
echo 'add_drivers+=" bnx2x igb ixgbe megaraid_sas smartpqi"' >> /etc/dracut.conf.d/iscsi.conf  //ixgbe为万兆网卡驱动，megaraid_sas和smartpqi为市场主流的两款RAID卡驱动
```
  说明: 请确保所添加的网卡驱动类型与服务器网卡驱动一致，否则将无法启动系统。
5. 生成新的initramfs：
```
cd /boot && dracut -f
```

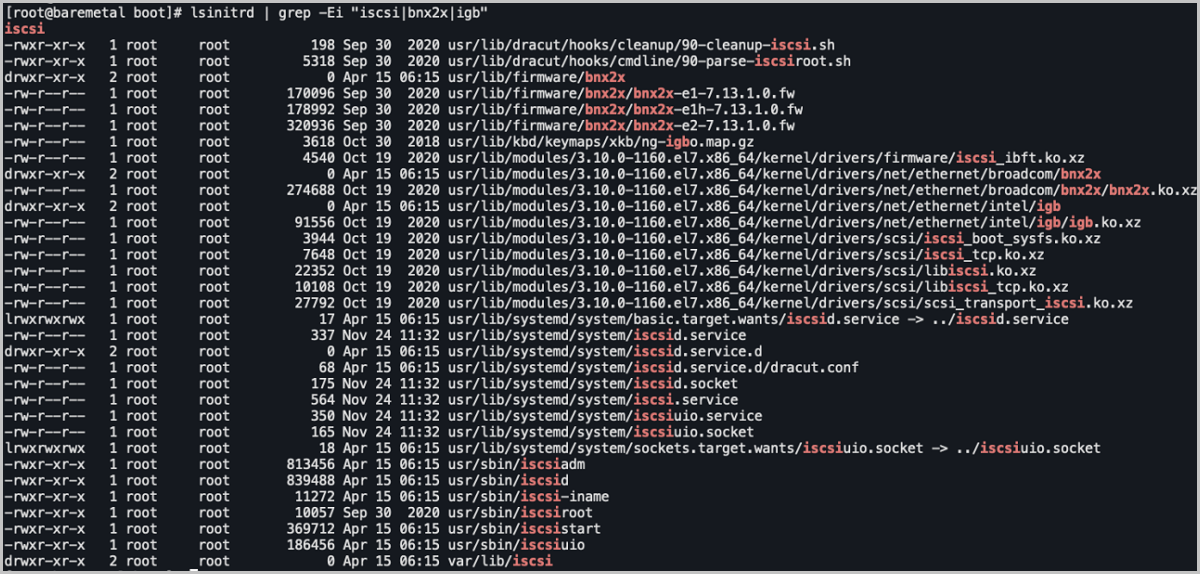

6. 检查新生成的initramfs是否存在iscsi模块或PXE网卡的驱动：
```
lsinitrd | grep -Ei "iscsi|bnx2x|igb"
```
  如图 3所示：
  图 3. 模块和驱动验证

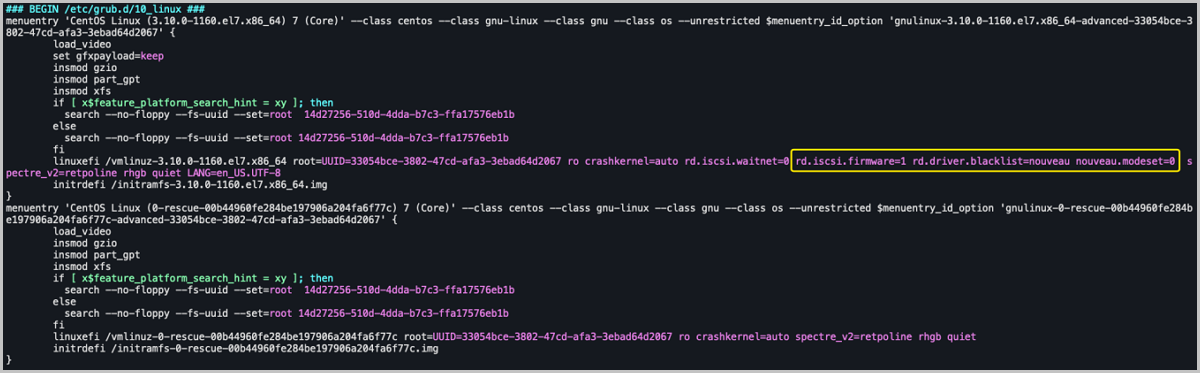

7. 修改grub.cfg文件的kernel配置，增加rd.iscsi.firmware=1 rd.driver.blacklist=nouveau nouveau.modeset=0以保证系统从iscsi启动，且屏蔽不必要的硬件：
```
#查看修改后的grub.cfg文件 cat /boot/efi/EFI/centos/grub.cfg       ... crashkernel=auto rd.iscsi.firmware=1 rd.driver.blacklist=nouveau nouveau.modeset=0
```
  如图 4所示：
  图 4. 修改kernel配置
8. 复制grubx64.efi文件至BOOTX64.EFI路径下：
```
cp /boot/efi/EFI/centos/grubx64.efi /boot/efi/EFI/BOOT/BOOTX64.EFI
```
9. 关闭NetworkManager服务：
```
systemctl stop NetworkManager && systemctl disable NetworkManager
```
10. 将管理节点agent安装文件/opt/zstack-dvd/x86_64/h84r/bm2_agents/zstack-bm-agent-x86_64.bin传输至制作镜像的Linux云主机中，并安装agent：
```
scp /opt/zstack-dvd/x86_64/h84r/bm2_agents/zstack-bm-agent-x86_64.bin $Linux_IP:/root    #$Linux_IP 为Linux云主机的IP地址 bash zstack-bm-agent-x86_64.bin
```
  说明: 若未安装agent，使用镜像创建弹性裸金属实例后将无法打开控制台。

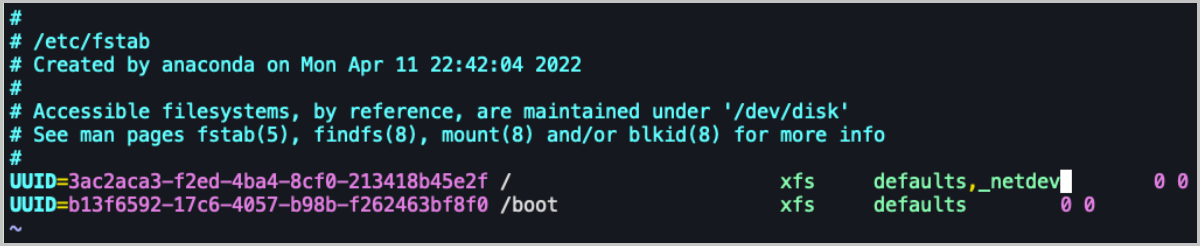

11. 修改fstab，改为UUID形式挂载，并在defaults后增加netdev，防止无法关机：
```
vim /etc/fstab ... defaults,_netdev
```
  如图 5所示：
  图 5. 修改挂载方式

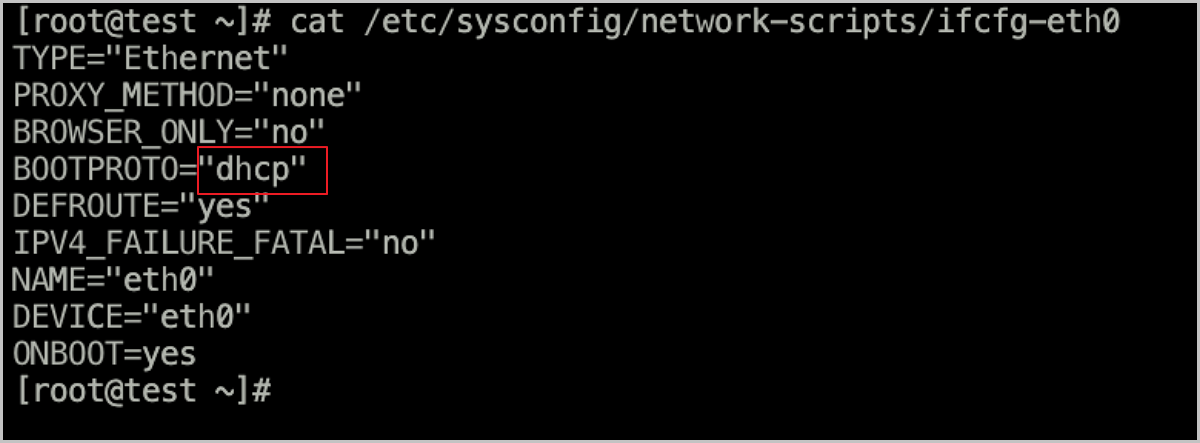

12. 确保PXE网口的网卡已启动DHCP服务：
```
cat /etc/sysconfig/network-scripts/ifcfg-eth0
```
  如图 6所示：
  图 6. 开启DHCP服务

镜像生成

可参考以下步骤生成镜像：

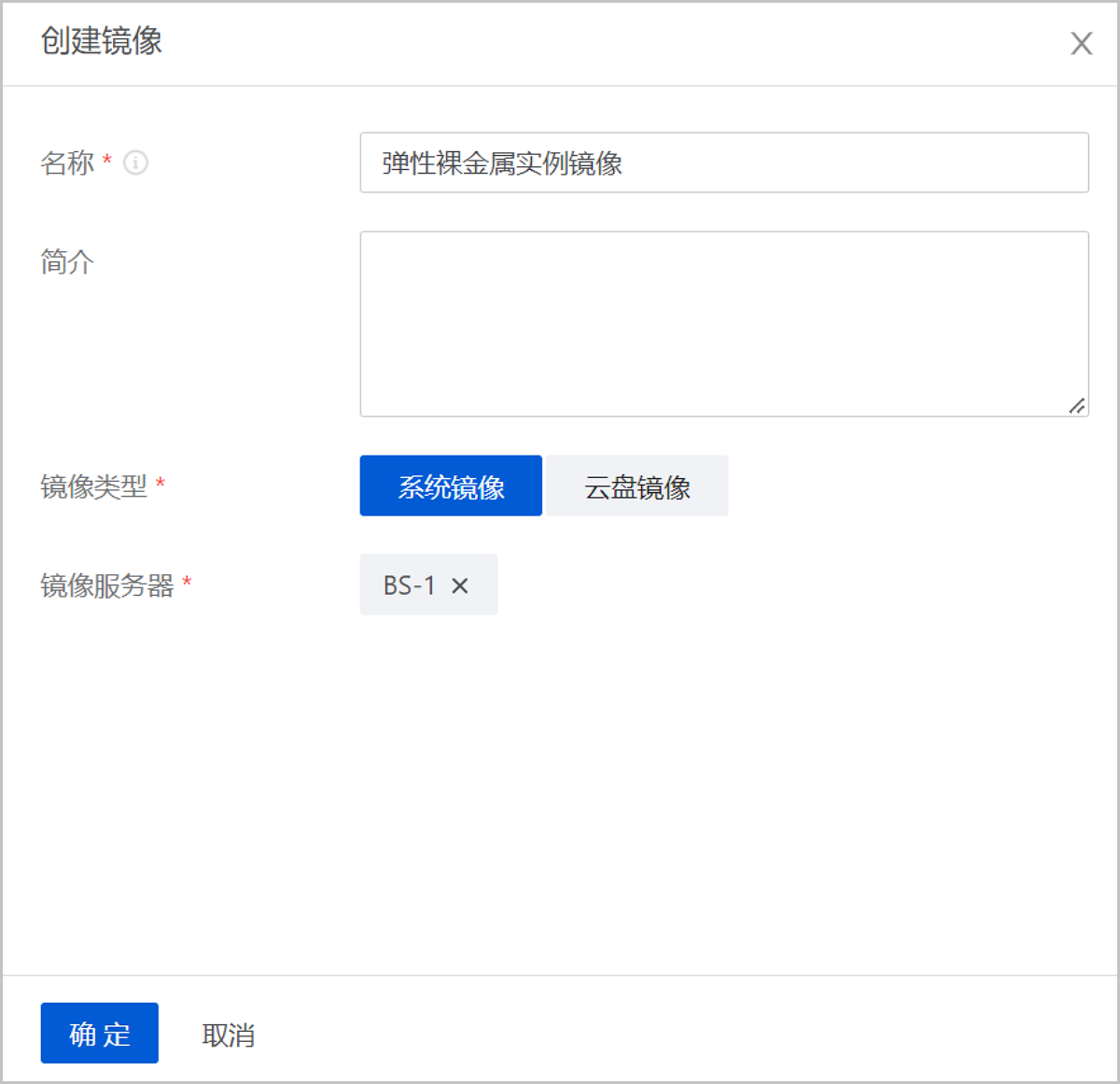

创建镜像：
在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 虚拟资源 > 云主机，进入云主机界面。选择目标Linux云主机，点击操作 > 快照与镜像 > 创建镜像，弹出创建镜像页面。
可参考以下示例输入相应内容：
- 名称：设置镜像名称
- 简介：可选项，可留空不填
- 镜像类型：选择系统镜像
- 镜像服务器：选择已创建的镜像服务器
如图 7所示：
图 7. 创建弹性裸金属镜像
进入该弹性裸金属镜像详情页，打开支持弹性裸金属实例开关，确保镜像可用于创建弹性裸金属实例。

使用Windows物理服务器进行镜像制作

镜像制作前，需确保Windows物理服务器满足以下条件：

推荐使用预备用作裸金属节点的物理服务器进行镜像制作，避免出现兼容适配问题。
若裸金属节点服务器为x86架构，且使用Windows 2012之后系统制作镜像，可提前获取镜像改造文件zstack-bm2-win-en.bat以及依赖包ZStackBaremetalAgent、以及tightvnc.msi。
说明: 可联系官方技术支持获取以上文件和依赖包。

使用Windows物理服务器进行镜像制作主要分为镜像改造和镜像生成两个过程：

镜像改造

不同系统支持使用不同方式进行镜像改造。

若裸金属节点服务器为x86架构，且使用Windows 2012之后系统制作镜像，可通过脚本方法快速改造镜像：
1. 进入Windows裸金属节点服务器系统，将zstack-bm2-win-cn.bat、ZStackBaremetalAgent.exe、tightvnc.msi下载至同一目录下
2. 以管理员身份运行zstack-bm2-win-cn.bat文件改造镜像。镜像改造过程中，会提示安装ZStackBaremetalAgent.exe与tightvnc.msi，点击安装即可。
若裸金属节点服务器为ARM架构或使用Windows 2012之前系统，可参考以下步骤制作镜像：

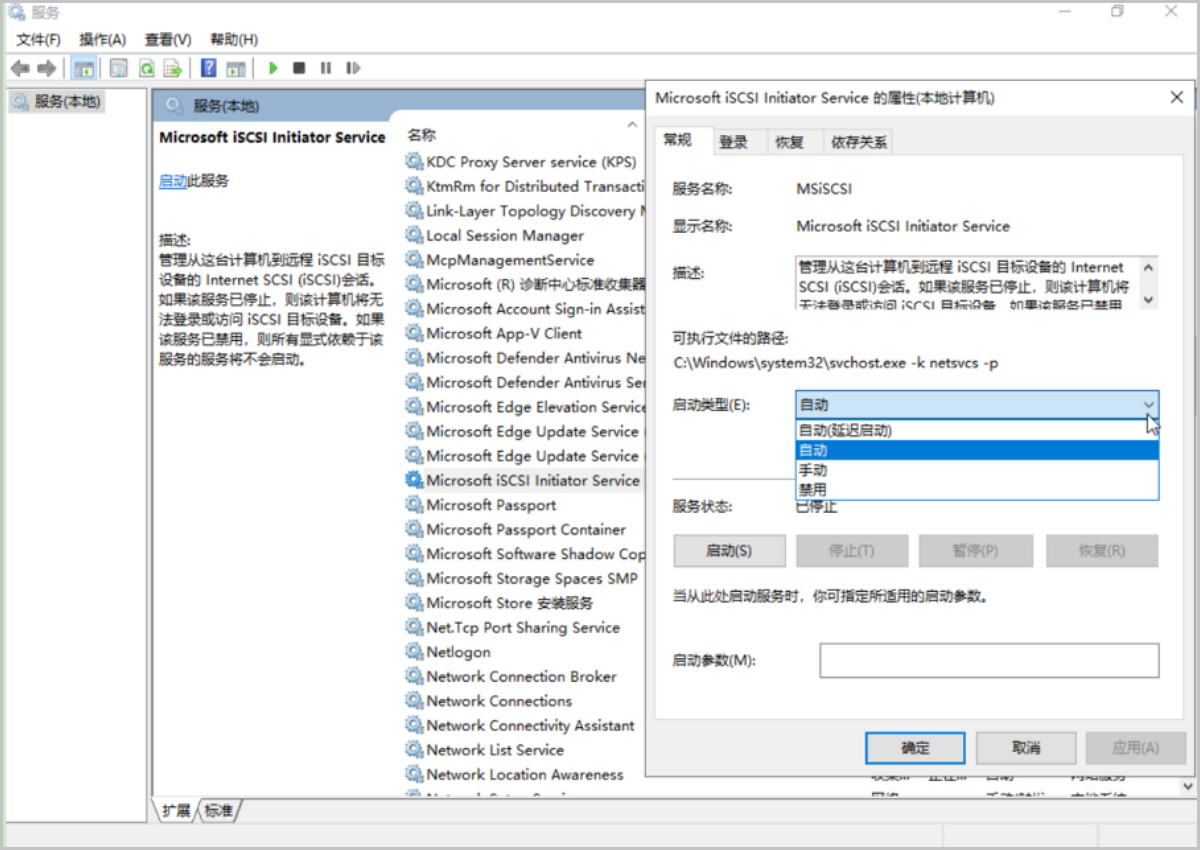

1. 将iscsi-initiator服务设置为默认启动：
  使用uniqueid命令改造后，仅仅做到iSCSI盘能自动联机，启动时仍从本地启动，因此需手动将iscsi-initiator服务修改为默认启动。
  在Windows桌面搜索框中输入服务，打开服务窗口。点击Microsoft iSCSI Initiator Service，弹出Microsoft iSCSI Initiator Service弹窗。点击常规，将启动类型设置为自动。
  如图 1所示：
  图 1. 修改默认启动

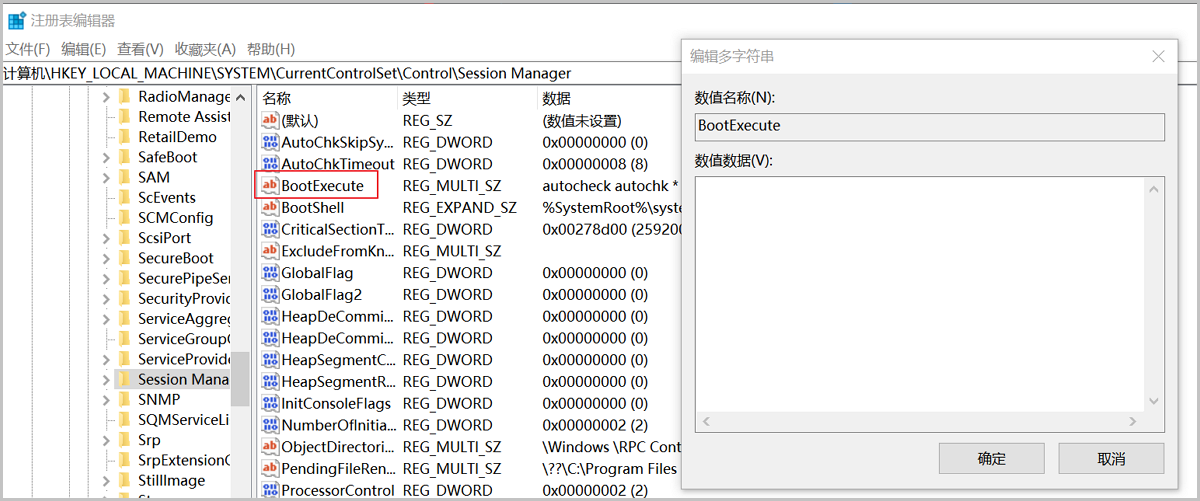

2. 删除Windows系统开机自检注册表：
  Win+R输入regedit打开注册表，查找HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager，在右侧查找点击BootExecute项目，清空数值数据后点击确定。
  如图 2所示：
  图 2. 删除Windows系统开机自检注册表

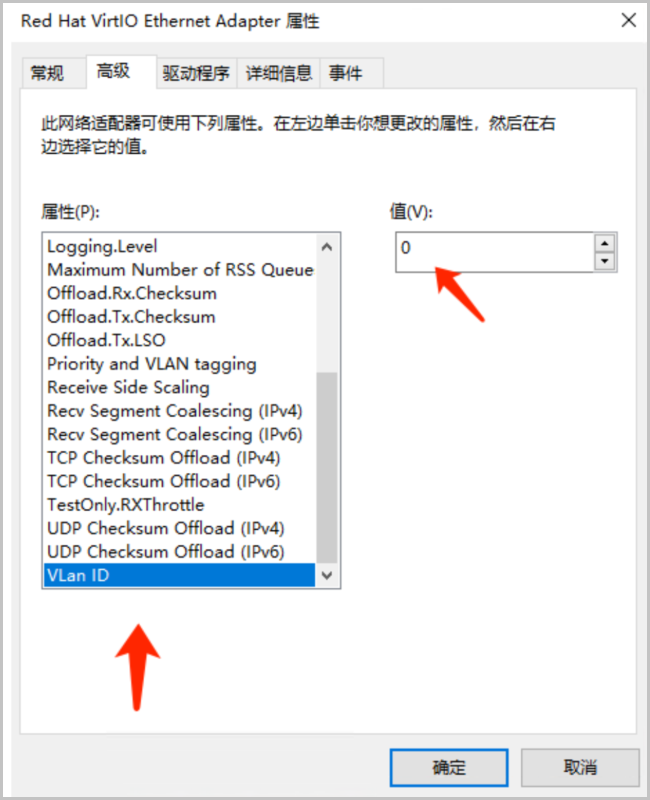

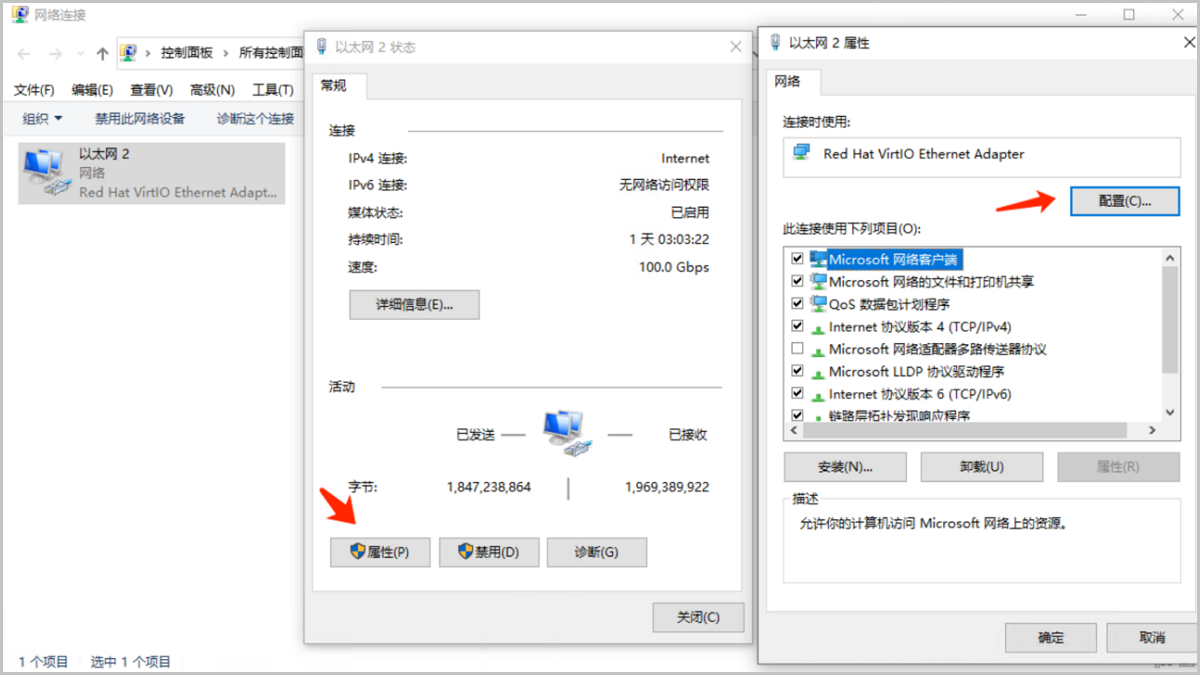

3. 将网卡VLAN ID配置为0（仅对于Windows 2016/2019操作系统）：
  打开网络连接，点击属性 > Microsoft 网络客户端 > 配置 > 高级，点击VLAN ID，将值设置为0。
  如图 3所示：
  图 3. 网卡VLAN ID配置为0

  说明: 若使用Windows 2016/2019操作系统，需将网卡的VLAN ID配置为0，否则网卡无法正常工作。
4. 安装agent：
  将管理节点agent安装文件/opt/zstack-dvd/x86_64/h84r/bm2_agents/ ZStackBaremetalAgent.exe传输至制作镜像的Windows物理服务器中，并双击执行安装。
  说明: 若未安装agent，使用镜像创建弹性裸金属实例后将无法打开控制台。

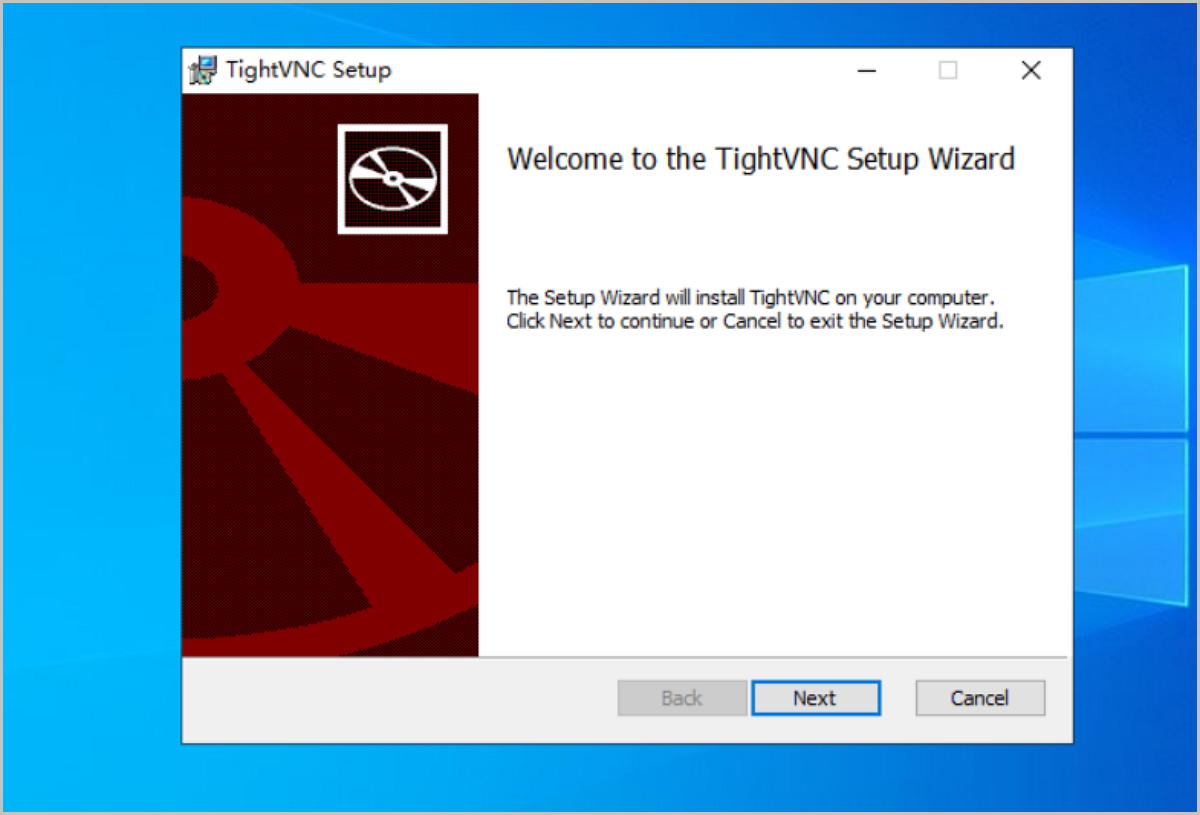

5. 安装tightvnc：
  下载tightvnc安装包至物理服务器，并双击执行安装。
  如图 4
  图 4. 安装tightvnc

  说明: 若未安装tightvnc，使用镜像创建弹性裸金属实例后将无法打开控制台。

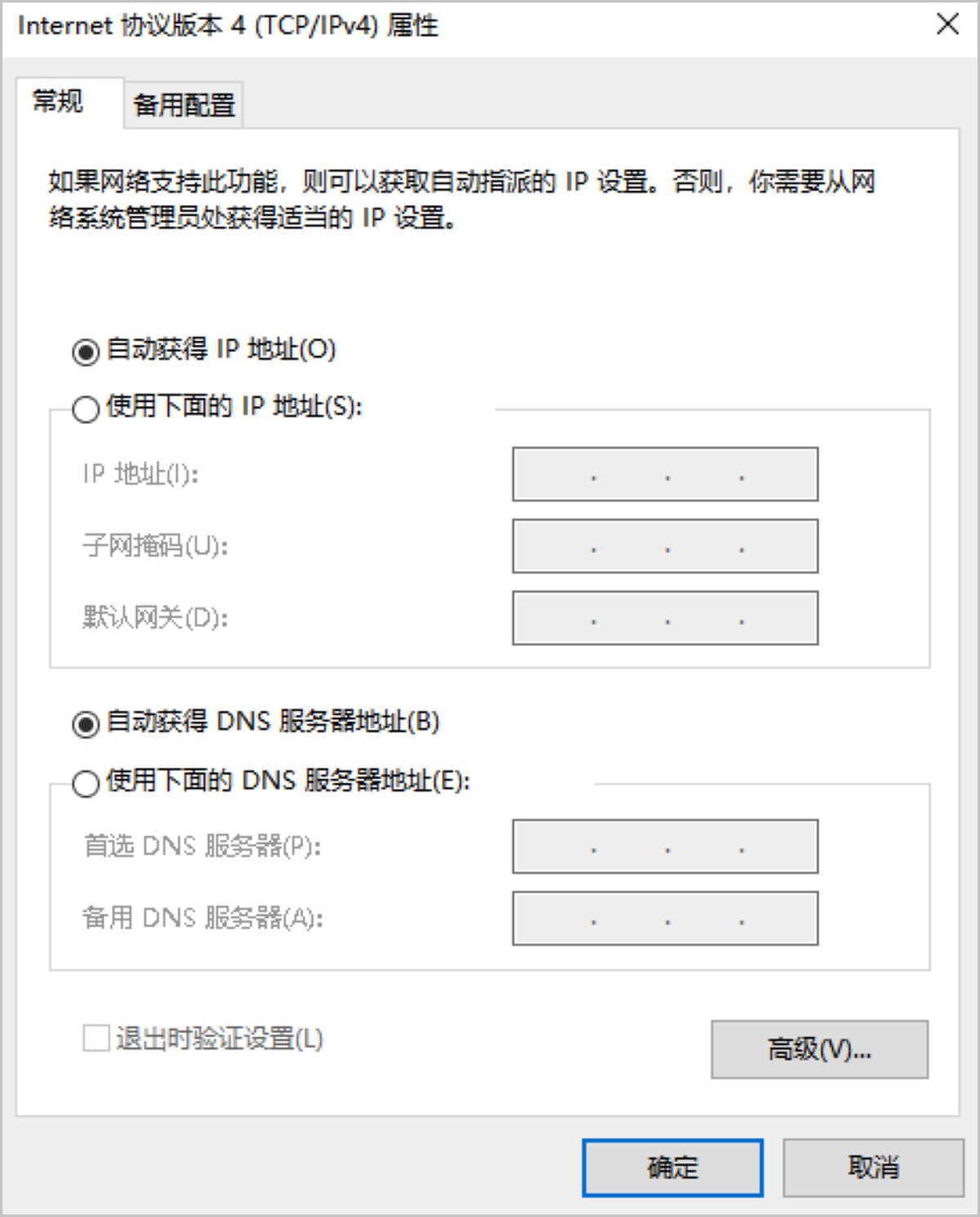

6. 确保PXE网口的网卡已启动DHCP服务。
  如图 5所示：
  图 5. 开启DHCP服务

镜像生成

支持使用不同软件生成镜像。下文主要介绍disk2vhd软件制作方式。

使用disk2vhd生成镜像步骤如下：

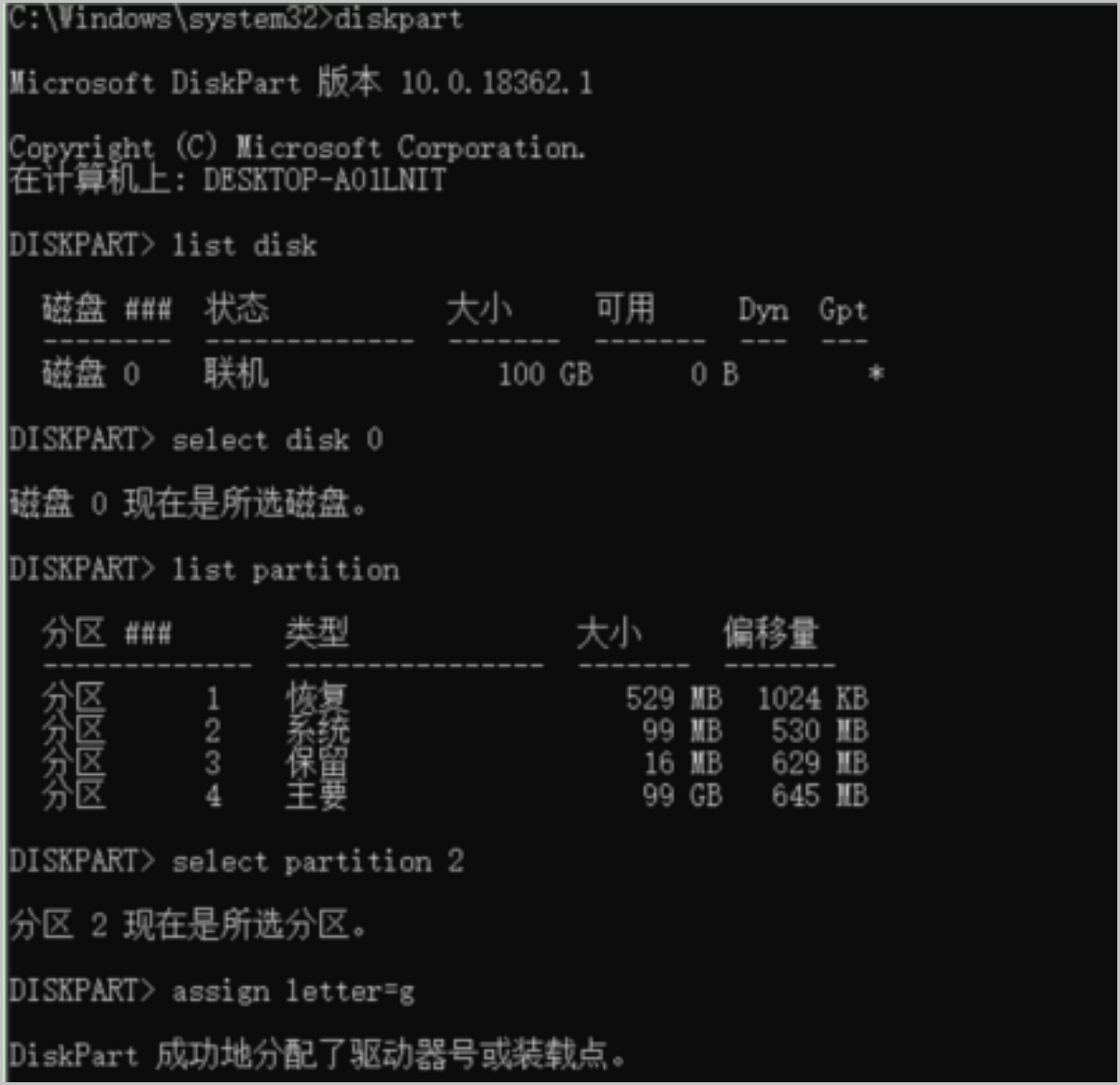

1. 挂载EFI分区：
```
diskpart > list disk  //列出磁盘 > select disk 0  //选择第0个磁盘，即系统盘C盘 > list partition  //列出分区 > select partition 2  //选择第2个分区，系统EFI分区 >  assign letter=g  //挂载到卷号g
```
  说明: 若用于生成镜像的软件（例如disk2vhd）可直接识别EFI分区，可跳过此步骤。
  如图 6所示：
  图 6. 挂载EFI分区

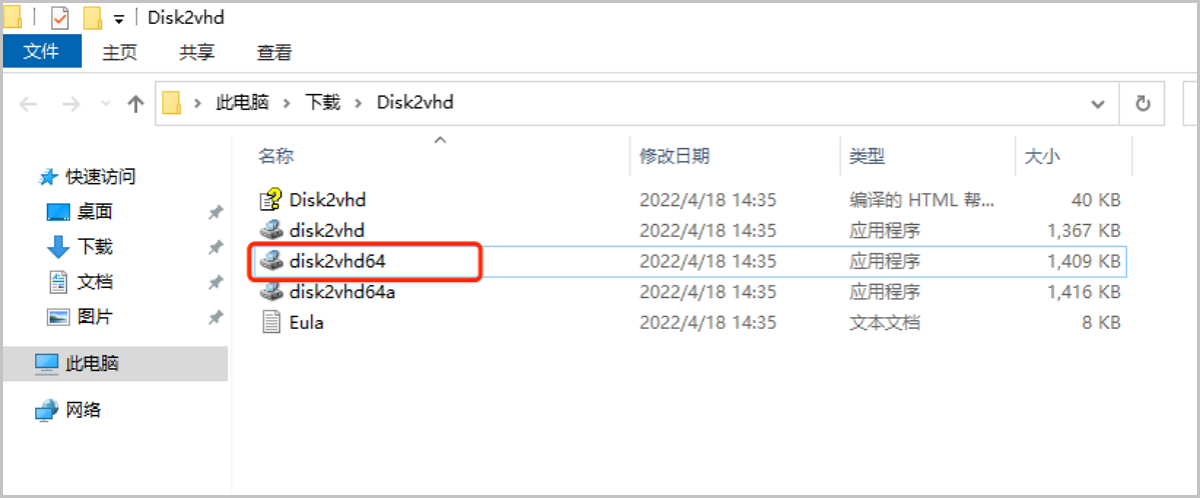

2. 下载disk2vhd：
  下载disk2vhd安装包至待制作镜像的Windows物理服务器中。
  如图 7所示：
  图 7. 启动disk2vhd

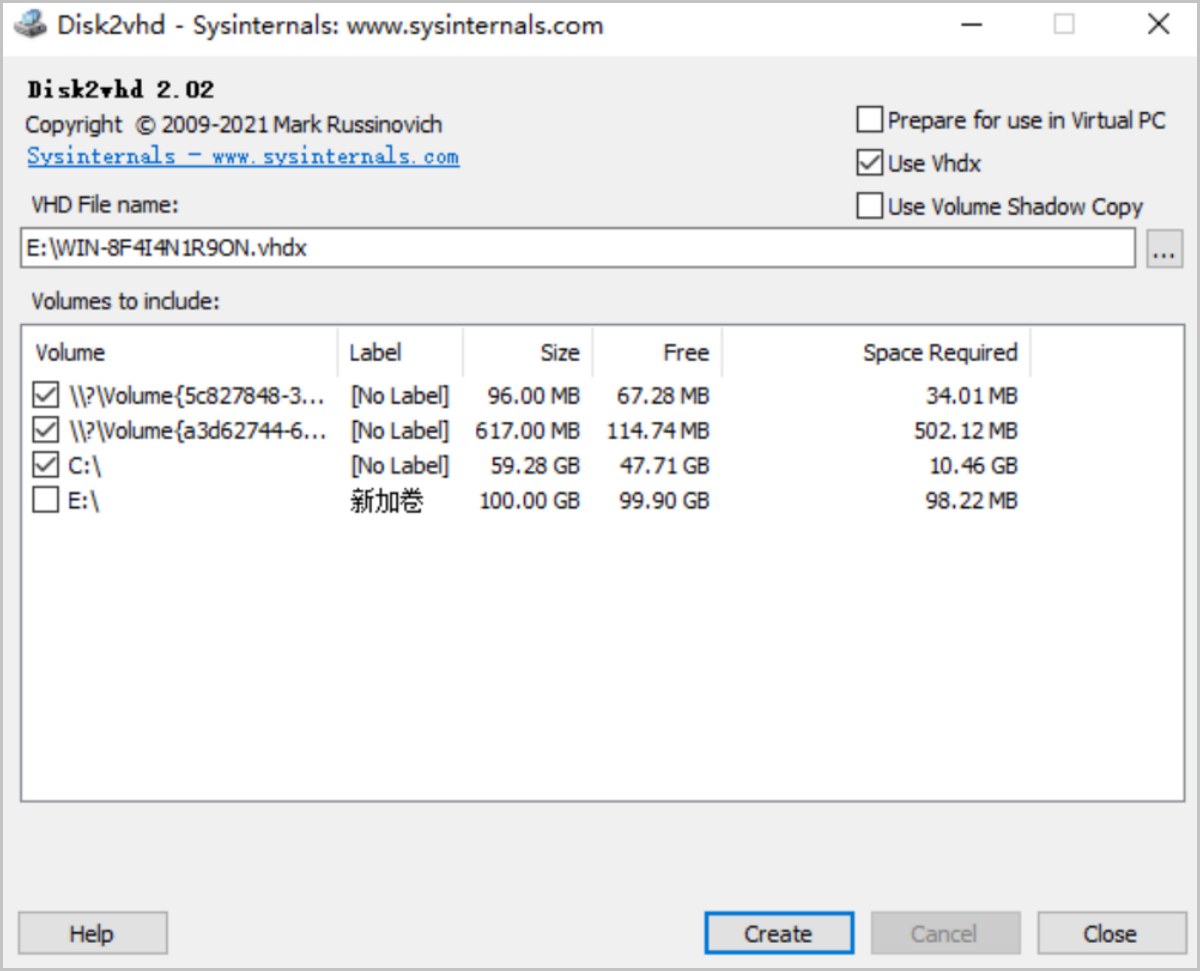

3. 制作系统盘镜像vhdx：
  双击运行disk2vhd64程序，选择镜像存放路径，并点击Create制作系统盘镜像vhdx。
  如图 8所示：
  图 8. 制作系统盘镜像vhdx

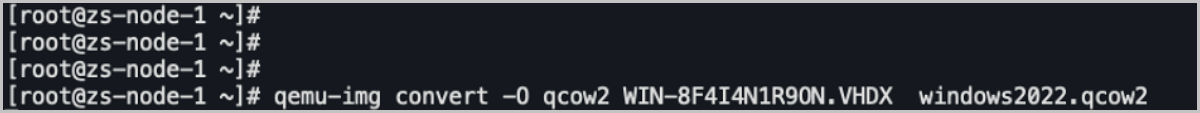

4. 将vhdx镜像传输至网关节点或者其他存在qemu-img工具的系统中，执行以下命令将vhdx镜像转换至qcow2格式：
```
qemu-img convert -O qcow2 WIN-8F4I4N1R9ON.VHDX  windows2022.qcow2
```
  如图 9所示：
  图 9. 转换镜像格式
5. 将所制作的镜像传送至云平台镜像服务器供使用。

说明: 使用Windows镜像创建弹性裸金属实例后，首次启动时，建议先进入网络安全模式。该操作可以自动加载相关驱动，避免因驱动问题导致弹性裸金属实例启动失败。
