典型场景实践

场景设定:假定某用户由于业务需要,需批量部署若干台专属的高性能物理服务器,并实现无人值守批量安装裸金属主机操作系统。在某业务网络场景下(扁平网络),要求同一个二层网络上的物理服务器与业务云主机实现互通。

具体实践流程如下:
  1. 准备工作。
  2. 创建裸金属集群,并加载L2-扁平网络。
  3. 独立部署部署服务器,为裸金属设备提供PXE服务和控制台代理服务。
  4. 在UI界面上批量添加裸金属设备。
  5. 添加预配置模板到云平台。
  6. 创建裸金属主机,基于预配置模板,进行无人值守批量安装操作系统,并加载L3-扁平网络。
  7. 功能验证:扁平网络场景下,同一个二层网络上的裸金属主机和业务云主机之间可互相访问。
图 1所示:
图 1. 裸金属管理网络拓扑


  1. 准备工作。
    为保证批量部署裸金属设备的顺利进行,需提前做好以下准备工作:
    1. 手动安装管理节点,并安装相应许可证。
    2. 在镜像仓库中准备若干ISO镜像,用于裸金属主机的系统安装。
    3. 进入裸金属设备BIOS启用PXE。
    4. 规划部署网络。
    5. 配置裸金属设备IPMI并规划IPMI网络。
    6. 规划其它网络。

    详情请参考准备工作章节。

  2. 创建裸金属集群,并加载L2-扁平网络。

    ZStack Cloud主菜单,点击 资源中心 > 裸金属管理 > 裸金属集群,进入裸金属集群界面。点击创建裸金属集群,弹出创建裸金属集群界面。

    可参考以下示例输入相应内容:
    • 名称:设置裸金属集群名称
    • 简介:可选项,可留空不填
    图 2所示:
    图 2. 创建裸金属集群


    裸金属集群界面,选择已创建的裸金属集群,点击操作 > 加载二层网络,选择已提前规划好的L2-扁平网络,加载到裸金属集群。

  3. 独立部署部署服务器,为裸金属设备提供PXE服务和控制台代理服务。

    ZStack Cloud主菜单,点击 资源中心 > 裸金属管理 > 部署服务器,进入部署服务器界面。点击创建部署服务器,弹出创建部署服务器界面。

    可参考以下示例输入相应内容:
    • 区域:显示当前区域
    • 名称:设置部署服务器名称
    • 简介:可选项,可留空不填
    • 裸金属集群:选择部署服务器必须挂载的裸金属集群
    • DHCP监听网卡:部署服务器上连通部署网络的网卡设备编号
    • 存储路径:填写部署服务器上的一个本地目录作为存储路径
    • 部署服务器IP:填写部署服务器的IP地址
    • SSH端口:设置SSH端口,默认为22
    • 用户名:设置用户名,默认为root用户,也可输入普通用户
    • 密码:设置对应的用户密码
    • DHCP起始IP:填写提前已规划好的DHCP范围的起始IP地址
    • DHCP结束IP:填写提前已规划好的DHCP范围的结束IP地址
    图 3所示:
    图 3. 创建部署服务器


  4. 在UI界面上批量添加裸金属设备。

    ZStack Cloud主菜单,点击资源中心 > 裸金属管理 > 裸金属设备,进入裸金属设备界面。点击添加裸金属设备,弹出添加裸金属设备界面。

    支持在UI界面上批量添加裸金属设备,包括:手动添加和模板文件导入两种方式。

    本实践采用模板导入方式:
    1. 下载配置模板文件

      点击下载模板按钮,下载CSV格式的配置模板文件。

    2. 按规定格式填写裸金属设备的配置信息。

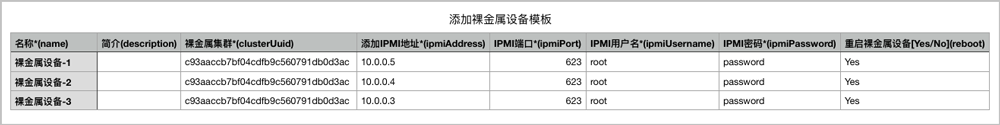

      图 4所示:
      图 4. 填写配置文件


    3. 配置文件在本地填写完成后,可通过浏览器直接上传到云平台。
      图 5所示:
      图 5. 添加配置文件


    4. 语法检查

      模板配置文件上传后,点击语法检查按钮,检查配置文件的语法是否正确。

    裸金属设备批量添加完成后。

  5. 添加预配置模板到云平台。

    ZStack Cloud主菜单,点击资源中心 > 裸金属管理 > 预配置模板,进入预配置模板界面。点击添加预配置模板,弹出添加预配置模板界面。

    可参考以下示例输入相应内容:
    • 名称:设置自定义模板名称
    • 简介:可选项,可留空不填
    • 操作系统:选择模板的操作系统
    • 模板类型:选择相应的模板类型
    • 模板导入:直接上传自定义模板文件,采用UTF8编码格式
    图 6所示:
    图 6. 添加自定义模板


  6. 创建裸金属主机,基于预配置模板,进行无人值守批量安装操作系统,并加载L3-扁平网络。
    ZStack Cloud主菜单,点击资源中心 > 裸金属管理 > 裸金属主机,进入裸金属主机界面。点击创建裸金属主机,弹出创建裸金属主机界面。
    1. 配置基础信息:配置裸金属主机的基础信息,包括:设置裸金属主机的名称和简介、选择裸金属设备、用于安装操作系统的镜像、预配置模板、是否自动覆盖磁盘原始数据。
      • 名称:设置裸金属主机名称
      • 简介:可选项,可留空不填
      • 裸金属设备:选择可用的裸金属设备
      • 镜像:支持自定义选择镜像安装操作系统
      • 预配置模板:选择预配置模板,必须与所选镜像匹配
      • 自动覆盖数据:选择开启按钮,部署过程中将自动覆盖磁盘原始数据

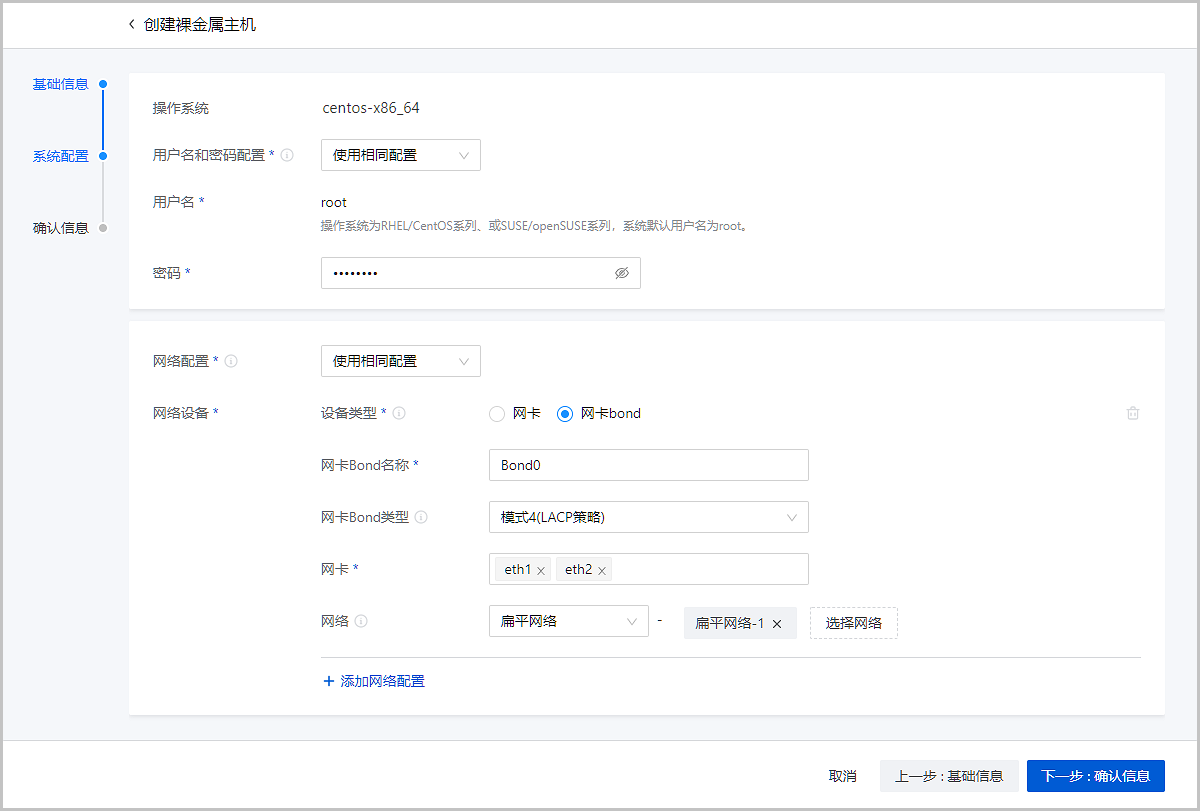

    2. 配置系统参数:配置裸金属主机的系统参数,包括:用户名和密码、业务网络、以及自定义参数。
      • 操作系统:显示已选择的预配置模板的操作系统
      • 用户名和密码配置:选择使用相同配置,对批量裸金属主机统一配置相同的用户名和密码
      • 密码:设置对应的用户密码
      • 网络配置:选择使用相同配置,对批量裸金属主机统一配置相同的业务网络拓扑
      • 网络设备:选择添加网络配置
        可参考以下示例输入相应内容:
        • 设备类型:选择网卡Bond,为聚合网卡配置相应的业务网络
          • 网卡Bond名称:设置网卡Bond名称
          • 网卡Bond类型:选择网卡Bond类型,包括:模式1(主备策略)、模式4(LACP策略)
            说明:
            • 模式1(主备策略):无需网络交换机支持。
            • 模式4(LACP策略):系统默认,需提前配置接入层网络交换机的端口组。
          • 网卡:选择可用网卡创建网卡Bond
          • 网络:为聚合网卡配置业务网络
          • 添加网络配置:为多张聚合网卡配置业务网络
      图 7所示:
      图 7. 配置系统参数

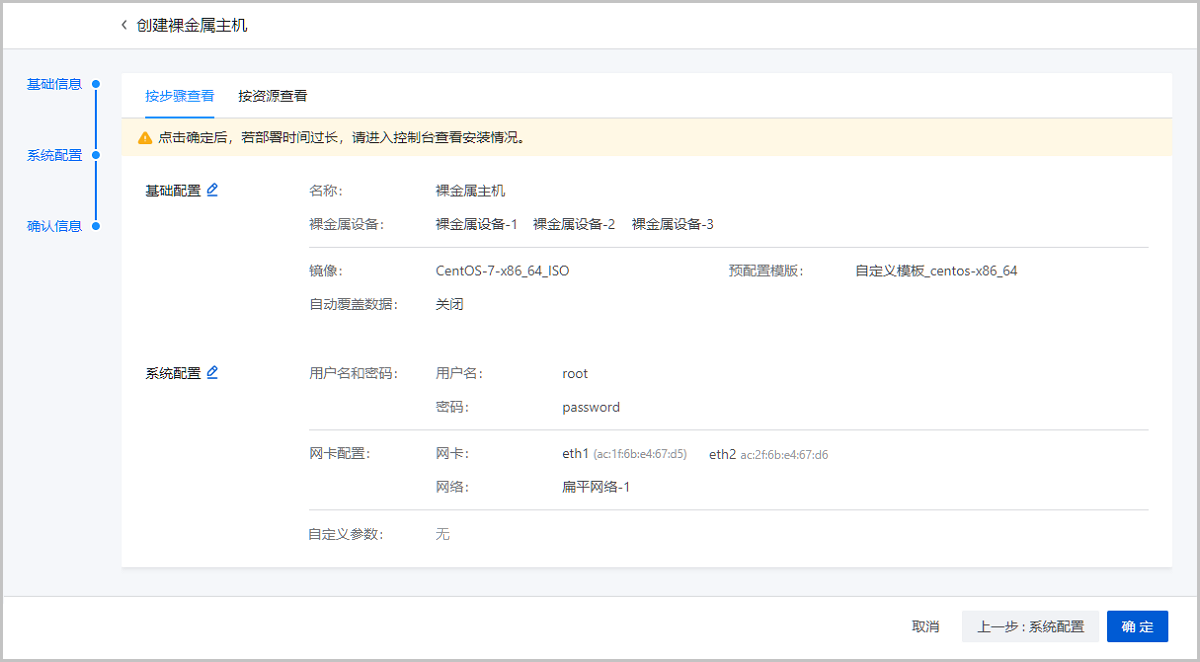

    3. 确认提交:查看将要创建的裸金属主机列表,支持跳转修改。
      图 8所示:
      图 8. 确认提交 按步骤查看


  7. 功能验证:扁平网络场景下,同一个二层网络上的裸金属主机和业务云主机之间可互相访问。
    1. 登录业务云主机,可依次检查是否能够ping通三台裸金属主机。
    2. 分别登录三台裸金属主机,可检查是否能够ping通业务云主机。

在多管理节点物理机高可用场景下,批量部署裸金属设备以及裸金属主机的方法与本教程介绍的单管理节点场景方法完全一致,如何搭建多管理节点物理机高可用场景,可参考《多管理节点物理机高可用》。

至此,裸金属管理使用方法介绍完毕。
